Začetni korak se razlikuje glede na to, ali ste obdržali analogno linijo pri Telekomu Slovenije (plačujete naročnino za telefon):

• Če nimate analogne linije pri Telekomu Slovenije preskočite korak 0, upoštevajte navodila od točke 1 naprej.

• Če ste obdržali analogno linijo (telefonsko številko) pri Telekomu Slovenije, upoštevajte navodila od točke 0 naprej, ter bodite pozorni na navodila v 2. koraku.

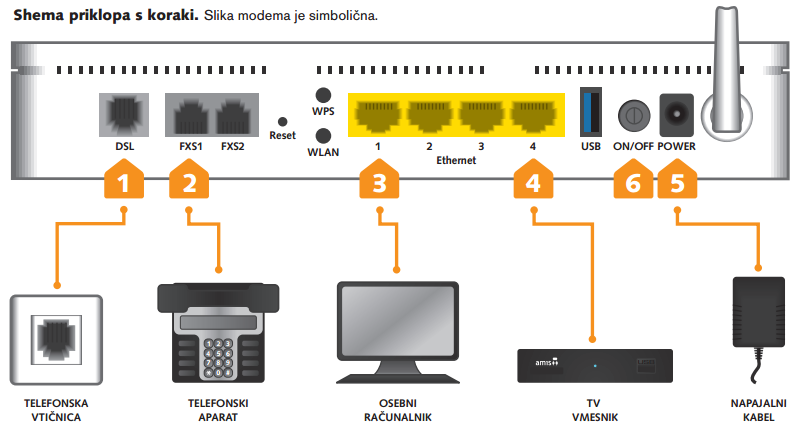

Shema priklopa s koraki. Slika je simbolična.

0. KORAK:Priklop ADSL razdelilnika (splitterja):*

- S telefonskim kablom (ploščat, z ožjiim vtikačem) povežite ADSL razdelilnik iz vaše stenske telefonske vtičnice v priključek LINE na ADSL razdelilnik.

- Iz priključka PHONE na ADSL razdelilniku povežite vaš telefonski aparat , ki ga uporabljate pri Telekomu Slovenije.

- Postopek nadaljujte s priklopom modema, ki ga povežete iz priključka DSL/MODEM na ADSL razdelilniku na modem v priključek DSL.

1. KORAK  (SIMBOL 1): Priklop telefonske linije

- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonsko vtičnico z vhodom DSL na hrbtni strani modema.

2. KORAK (SIMBOL 2): Priklop telefonskega aparata - Za uporabnike, kjer je naročena še AMIS telefonija (poleg obstoječe telefonske številke na Telekomu Slovenije)
- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodom FXS1/PHONE1 in (FXS2/PHONE2 - v kolikor uporabljate dve telefonski številki) na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico številka 1, pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico številka 4, na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Vklopite modem s pritiskom na stikalo "ON/OFF" na zadnji strani modema. Po vklopu se na sprednji strani prižgejo lučke. Počakajte približno 5 min, da se modem poveže s centralo. Ko se modem poveže je pripravljen na uporabo in ni potrebno nastavljati ničesar več.

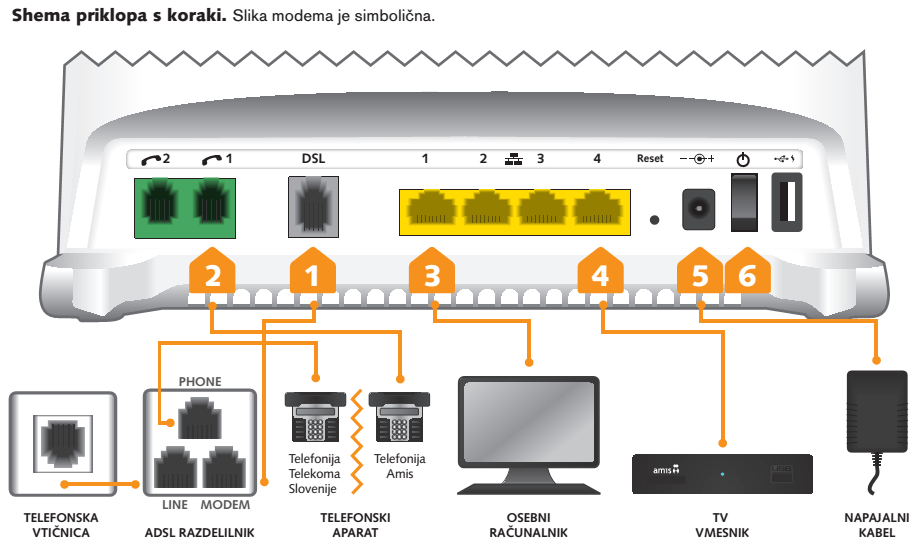

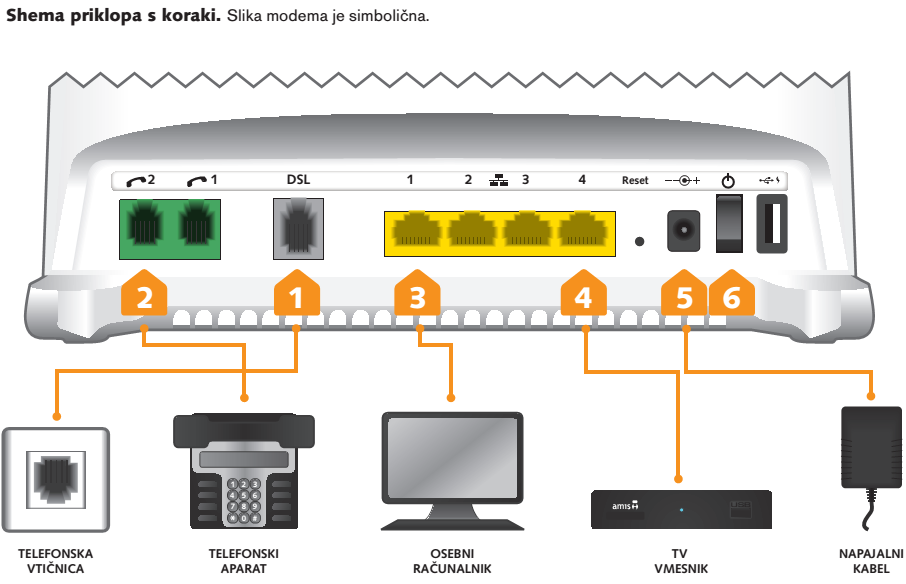

Začetni korak se razlikuje glede na to, ali ste zadržali analogno linijo pri Telekomu Slovenije (plačujete naročnino za telefon):

• Če nimate analogne linije pri Telekomu Slovenije preskočite korak 0, upoštevajte navodila od točke 1 naprej.
• Če ste obdržali analogno linijo (telefonsko številko) pri Telekomu Slovenije, upoštevajte navodila od točke 0 naprej, ter bodite pozorni na navodila v 2. koraku.

0. KORAK:Priklop ADSL razdelilnika (splitterja):*

- S telefonskim kablom (ploščat, z ožjim vtikače) povežite ADSL razdelilnik iz vaše stenske telefonske vtičnice v priključek LINE na ADSL razdelilnik.

- Iz priključka PHONE na ADSL razdelilniku povežite vaš telefonski aparat, ki ga uporabljate pri Telekomu Slovenije.

- Postopek nadaljujte s priklopom modema, ki ga povežete iz priključka DSL/MODEM na ADSL razdelilniku na modem v priključek DSL.

1. KORAK (SIMBOL 1): Priklop telefonske linije

- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonsko vtičnico z vhodom DSL na hrbtni strani modema.

2. KORAK (SIMBOL 2): Priklop telefonskega aparata - Za uporabnike, kjer je naročena še AMIS telefonija (poleg obstoječe telefonske številke na Telekomu Slovenije)

- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z zelenim vhodom kjer se nahaja ikona slušalka 1 (in ikona slušalka 2 - v kolikor uporabljate dve telefonski številki) na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika

 - Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerikoli rumeni vhod od 1 do 4, pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika

- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerikoli prosti rumeni vhod od 1 do 4, na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMBOL 5): Priklop na napajanje

- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema

- Vklopite modem s pritiskom na stikalo   na zadnji strani modema. Po vklopu se na sprednji strani prižgejo lučke.

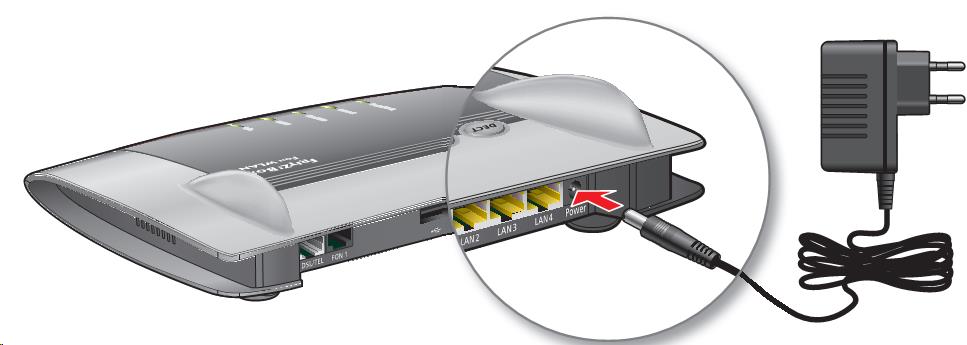

1. KORAK: Priključite FRITZ!Box napravo na izvor napetosti. "Power/DSL" indikator začne utripati.

V kolikor ste obdržali telefonsko številko pri Telekomu Slovenije, so koraki za priklop sledeči.

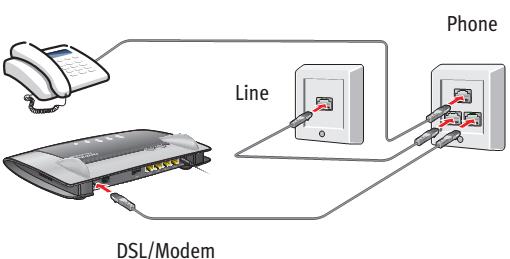

2. KORAK: Priklop ADSL razdelilnika

- S telefonskim kablom (ploščat, z ožjim vtikačem) povežite ADSL razdelilnik iz vaše stenske telefonske vtičnice v priključek LINE na ADSL razdelilnik.

- Iz priključka PHONE na ADSL razdelilniku povežite vaš telefonski aparat, ki ga uporabljate pri Telekomu Slovenije.

- Postopek nadaljujte s priklopom modema, ki ga povežete iz priključka DSL/MODEM na ADSL razdelilniku na modem v priključek DSL.

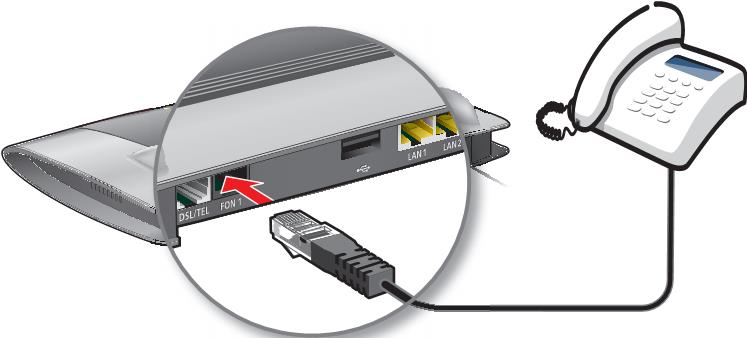

3. KORAK: Povezava telefonskega aparata - Amis telefonija

- Uporabniki Amis telefonije povežite telefon z vtičnico >>FON 1<<.

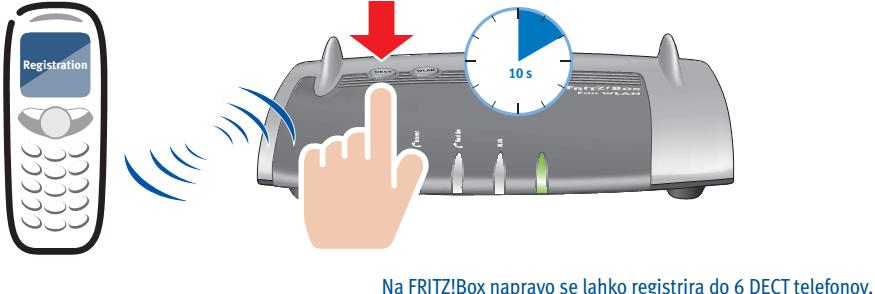

 4. KORAK: Registracija brezžičnega (DECT) telefona

- Telefonski (DECT) aparat preklopite v način delovanja za registracijo.

- V telefonski aparat vtipkajte PIN kodo >>0000<<.

- Na FRITZ!Box enoti pritisnite ter držite >>DECT<< tipko.

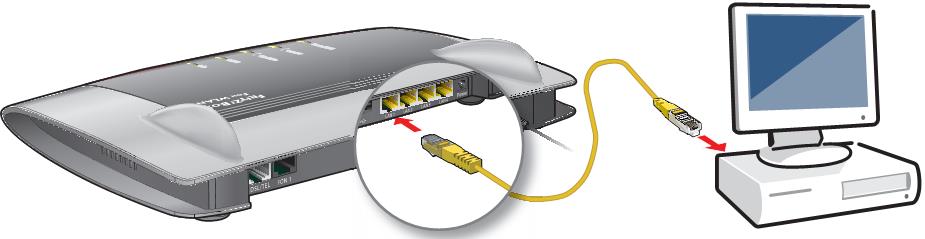

5. KORAK: Povezava z računalnikom - LAN priključek

- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerikoli prosti rumeni vhod od 1 do 4, na računalniku pa ga vključite v vhod za mrežni kabel.

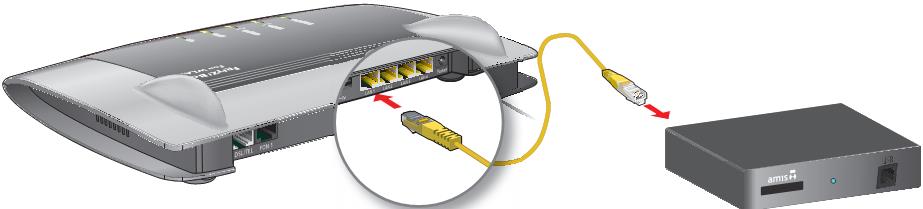

6. KORAK: Povezava z TV vmesnikom Amis - LAN priključek

- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v katerikoli prosti rumeni vhod od 1 do 4, na TV vmesniku pa ga vključite v vhod za mrežni kabel.

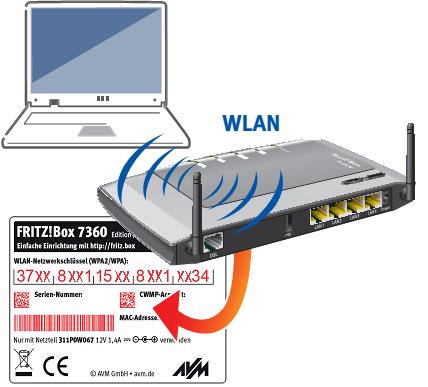

 7. KORAK: Povezava na brezžično (WiFi) omrežje

- Varnostni ključ omrežja se nahaja na nalepki na spodnji strani naprave FRITZ!Box pod oznako WLAN-Network Key (WPA2/WPA).

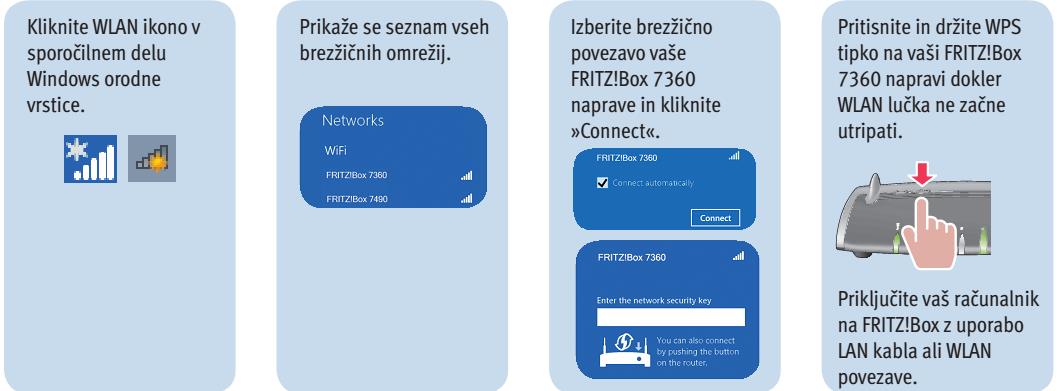

 WPS

Računalniki z brezžičnim LAN vmesnikom in operacijskim sistemom Windows 8.1 / 8 / 7 ali Vista se lahko povežejo s FRITZ!Box napravo z WPS hitrim načinom povezovanja

Začetni korak se razlikuje glede na to, ali ste obdržali analogno linijo pri Telekomu Slovenije (plačujete naročnino za telefon):

• Če nimate analogne linije pri Telekomu Slovenije preskočite korak 0, upoštevajte navodila od točke 1 naprej.
• Če ste obdržali analogno linijo (telefonsko številko) pri Telekomu Slovenije, upoštevajte navodila od točke 0 naprej, ter bodite pozorni na navodila v 2. koraku.

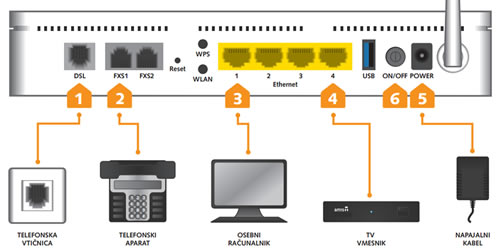

 Shema priklopa s koraki. Slika je simbolična.

0. KORAK:Priklop ADSL razdelilnika (splitterja):*

- S telefonskim kablom (ploščat, z ožjiim vtikačem) povežite ADSL razdelilnik iz vaše stenske telefonske vtičnice v priključek LINE na ADSL razdelilnik.

- Iz priključka PHONE na ADSL razdelilniku povežite vaš telefonski aparat , ki ga uporabljate pri Telekomu Slovenije.

- Postopek nadaljujte s priklopom modema, ki ga povežete iz priključka DSL/MODEM na ADSL razdelilniku na modem v priključek DSL.

1. KORAK (SIMBOL 1): Priklop telefonske linije

- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonsko vtičnico z vhodom DSL na hrbtni strani modema.

2. KORAK (SIMBOL 2): Priklop telefonskega aparata - Za uporabnike, kjer je naročena še AMIS telefonija (poleg obstoječe telefonske številke na Telekomu Slovenije):
- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat v vtičnico številka 2 t.j. vhod FXS1/PHONE1 (in FXS2/PHONE2 – v kolikor uporabljate dve telefonski številki) na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico številka 1, pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico številka 4, na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMOBIL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico (številka 5).

6. KORAK (SIMBOL 6): Vklop modema
- Vklopite modem s pritiskom na stikalo "ON/OFF" na zadnji strani modema. Po vklopu se na sprednji strani prižgejo lučke. Počakajte približno 5 min, da se modem poveže s centralo. Ko se modem poveže je pripravljen na uporabo in ni potrebno nastavljati ničesar več.

Začetni korak se razlikuje glede na to, ali ste obdržali analogno linijo pri Telekomu Slovenije (plačujete naročnino za telefon):

• Če nimate analogne linije pri Telekomu Slovenije preskočite korak 0, upoštevajte navodila od točke 1 naprej.
• Če ste obdržali analogno linijo (telefonsko številko) pri Telekomu Slovenije, upoštevajte navodila od točke 0 naprej, ter bodite pozorni na navodila v 2. koraku.

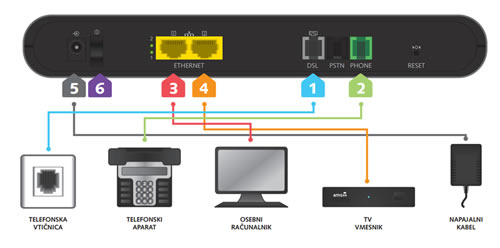

 Shema priklopa s koraki. Slika je simbolična.

0. KORAK:Priklop ADSL razdelilnika (splitterja):*

- S telefonskim kablom (ploščat, z ožjiim vtikačem) povežite ADSL razdelilnik iz vaše stenske telefonske vtičnice v priključek LINE na ADSL razdelilnik.

- Iz priključka PHONE na ADSL razdelilniku povežite vaš telefonski aparat , ki ga uporabljate pri Telekomu Slovenije.

- Postopek nadaljujte s priklopom modema, ki ga povežete iz priključka DSL/MODEM na ADSL razdelilniku na modem v priključek DSL.

1. KORAK (SIMBOL 1): Priklop telefonske linije

- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonsko vtičnico z vhodom DSL na hrbtni strani modema.

2. KORAK (SIMBOL 2): Priklop telefonskega aparata - Za uporabnike, kjer je naročena še AMIS telefonija (poleg obstoječe telefonske številke na Telekomu Slovenije):
- s telefonskim kablom (ploščat, z ožjim vtikačem) povežite telefonski aparat z vhodom PHONE na hrbtni strani modema.

3. KORAK (SIMBOL 3): Priklop računalnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico številka 1, pri vašem računalniku pa ga vključite v vhod za mrežni kabel.

4. KORAK (SIMBOL 4): Priklop TV vmesnika
- Uporabite okrogel, debelejši mrežni kabel (UTP). Na hrbtni strani modema vključite kabel v vtičnico številka 2, na TV vmesniku pa ga vključite v vhod za mrežni kabel.

5. KORAK (SIMOBIL 5): Priklop na napajanje
- S priloženim napajalnikom priklopite modem na električno omrežje. Na modemu povežite napajalni kabel v okroglo vtičnico.

6. KORAK (SIMBOL 6): Vklop modema
- Vklopite modem s pritiskom na stikalo "ON/OFF" na zadnji strani modema. Po vklopu se na sprednji strani prižgejo lučke. Počakajte približno 5 min, da se modem poveže s centralo. Ko se modem poveže je pripravljen na uporabo in ni potrebno nastavljati ničesar več.
